产品展示J91W卡套截止阀
- 型 号：
- 类 别：J91W卡套截止阀
- 价 格：￥面议
- 产 地：
产品点击浏览次数：2944
无
点击放大
一、J91W卡套截止阀试验标准 (单位Unit：MPa)
|
试验项目 TESTITEM |
压力值 PRESSURE VALVE |
|
公称压力 Nominal Pressure |
6.4 |
|
壳体试验 Shell Test |
9.6 |
|
密封试验 Test |
7.0 |
|
气压试验 Air Pressure Test |
0.9 |
|
适用温度 Suitable Temperatue |
≤180℃ |
|
适用介质 Suitable Medium |
水、蒸汽、油品等Water,Steam,Oilgoods |
二、J91W卡套截止阀技术图片：
三、J91W卡套截止阀型号与零部件材质：
|
型号 |
阀体 |
接头 |
阀杆 |
螺帽 |
填料 |
|
J91H-64 |
20# |
20# |
2Cr13 |
20# |
柔性石墨、四氟 |
|
J91W-64P |
304SS |
304SS |
304SS |
304SS |
柔性石墨、四氟 |
|
J91W-64R |
316SS |
316SS |
316SS |
316SS |
柔性石墨、四氟 |

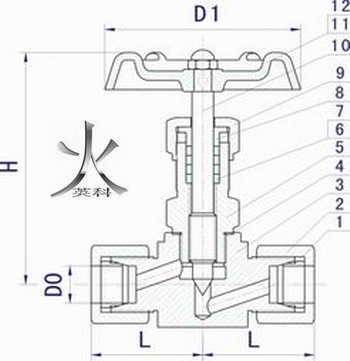

四、J91W卡套截止阀外型与连接尺寸：
|
Do |
D1 |
L |
H |
|
Φ8 |
Φ70 |
38 |
92 |
|
Φ10 |
Φ70 |
38 |
92 |
|
Φ12 |
Φ70 |
39 |
92 |
|
Φ14 |
Φ70 |
40 |
94 |
|
Φ18 |
Φ80 |
42 |
100 |
五、J91W卡套截止阀订货说明：
1、①产品名称与型号②公称直径③产品压力④产品材质⑤使用介质⑥产品温度⑦是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明。
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
欢迎您访问我们的网站【//www.pocket52g.club】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263
1、J91W卡套截止阀设计制造：GB/T12224-1989 JB/T 7747-1995 2、连接形式：卡套式 3、结构特征：锥面密封，活动阀瓣， 4、阀门检验和试验：GB/T13927-1992 5、适用介质油﹑水﹑气等多种非腐蚀性或腐蚀性介质
