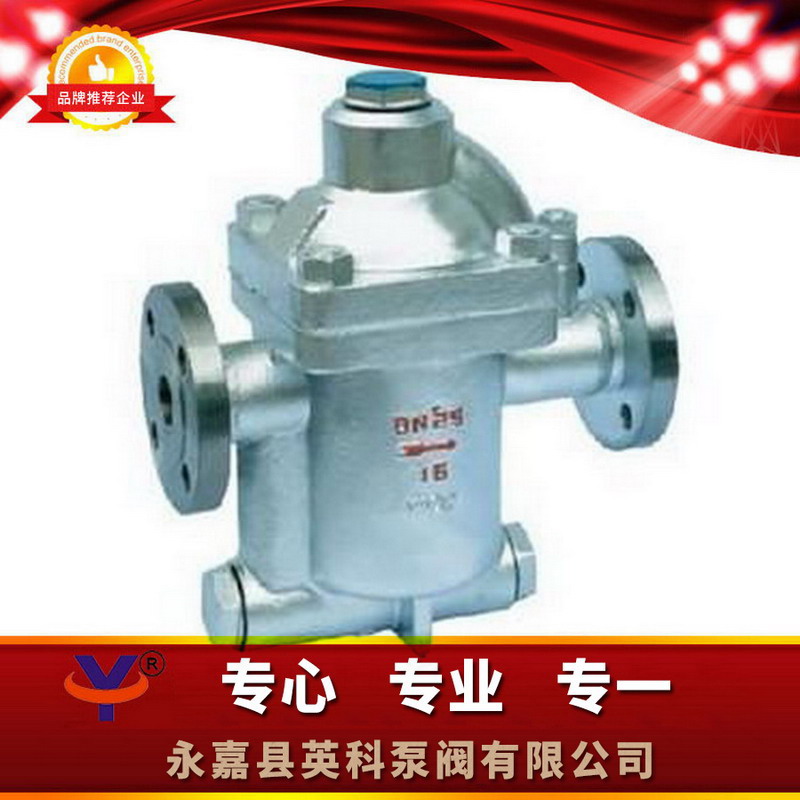

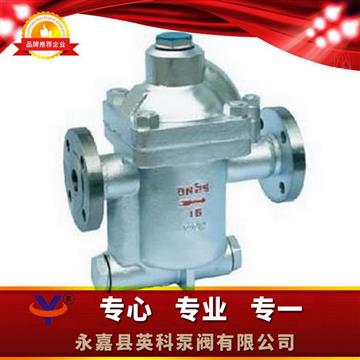

CS45H钟形浮子(倒吊桶)式蒸汽疏水阀

一、CS45H钟形浮子(倒吊桶)式蒸汽疏水阀特点及性能：

1、对凝结水的发生量适应性强，既可间歇排放，又可连续排放。

　　 2、内部装有大排量的双阀座差压机械和SCCV关闭系统，体积小而排量大。

　　 3、内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养极为方便。

　　 4、背压率高90％

　　 5、汽水分离可靠：(水汽经U型通道从阀下部进入)，阀内始终处于水封状态，有效阻止蒸汽泄漏。

　　 6、敝口形的浮子抗水击，吊桶上设有溢出排气孔，可有效防止蒸汽汽锁，空气气堵现象。(非凝结性的高温空气也可排除）

　　 7、与杠杆机械结合可制成高压阀。

二、CS45H钟形浮子(倒吊桶)式蒸汽疏水阀双阀座差压机械和SCCV关闭方式：

　　 SCCV关闭方式和双阀座差压机械安装在同一单元内寿命长久，当凝结水量增大时，吊桶失去浮力使得机械反向密封而产生压差，主阀开启而获得大排量，使用汽设备迅速启动，最大限度地发挥出机器的热效率。

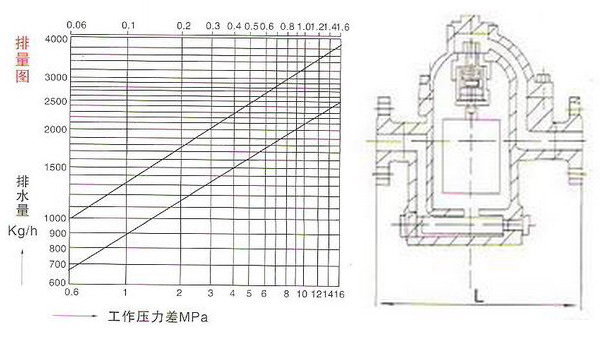

三、CS45H钟形浮子(倒吊桶)式蒸汽疏水阀结构图：

四、CS45H钟形浮子(倒吊桶)式蒸汽疏水阀技术参数：



产品型号	主要参数
	阀体材料	MPA(MPa)	最高允许温度（C）	适用介质
ER105,ER105F,ER110 ER116,ER120	碳钢	1.6	425	蒸汽，凝结水
ER25-25,ER25-45,ER25-65	碳钢	2.5-6.5	425	蒸汽，凝结水
ER32,ER34	碳钢	10-12	425

五、CS45H钟形浮子(倒吊桶)式蒸汽疏水阀主要零件材料：



零件名称	材料
阀体，阀盖	铸铁，WCB,不锈钢
浮桶	不锈钢
阀座	不锈钢
排气阀	不锈钢
过滤网	不锈钢

六、CS45H钟形浮子(倒吊桶)式蒸汽疏水阀外形尺寸和重量：





产品型号	口径 （DN）	L法兰	L 螺纹 焊接	H1	H2	H3	重量（kg）
ER105(F)	15-25 32-50	255 260	190	155	134	-	10 13.5/15
ER110	15-25 32-50	255 280	-	220	140	-	16 18
ER116	15-25 32-50	300 300	-	220 180	131 167	-	19 23
ER120	32-65	400	-	220	217	-	46
ER25(W)	15-25 32-50	340 380	340 380	210	180	345	48 55
ER32 ER34	32-65	280	-	630	190	360	-

 七、CS45H钟形浮子(倒吊桶)式蒸汽疏水阀订货说明：

欢迎您访问我们的网站【//www.pocket52g.club】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式（螺纹、焊接、法兰）⑦使用温度⑧额定流量系数⑨是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图





CS45H钟形浮子(倒吊桶)式蒸汽疏水阀用来自动排除蒸汽加热设备及蒸汽管网中的凝结水，提高加热效率。用于石油、化工、食品、印染、纺织、医药等行业的蒸汽设备。以下场合应优先考虑选择钟形浮子式疏水阀：蒸汽加热设备，凝结水回收场合。
