JJBY1取压截止阀

一、JJBY1取压截止阀零部件材质：

序号 NO.	零件名称 Part name	材质 Material
1	卡套 Ferrule	20# A105 SS304 SS304L SS316 SS316L
2	O形密封圈 O-Ring	橡胶Rubber
3	管接头 Connector	20# A105 SS304 SS304L SS316 SS316L
4	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
5	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE
6	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
7	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
8	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
9	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
10	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
11	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
12	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L
13	带帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

二、JJBY1取压截止阀试验标准： (单位Unit：MPa)

试验项目TESTITEM	压力值PRESSURE VALVE
公称压力Nominal Pressure	2.5
壳体试验Shell Test	3.7
密封试验Test	2.75
气压试验Air Pressure Test	0.9
适用温度Suitable Temperatue	≤180℃
适用介质Suitable Medium	水、蒸汽、油品等Water,Steam,Oilgoods

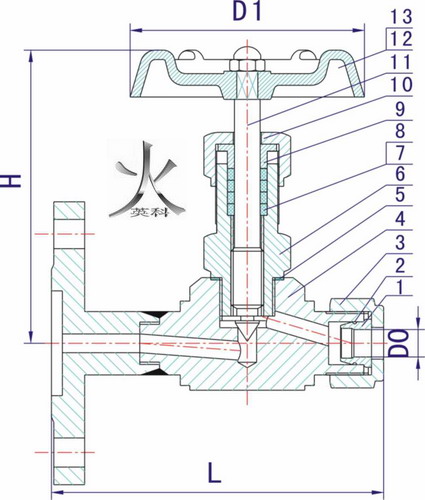

 三、JJBY1取压截止阀结构图：



四、JJBY1取压截止阀外型与连接尺寸：

ITEM NO.	公称通径 DN Nominal bore	D0	D1	L	H
JJ.BY1-1	DN6	ø12	60	105	87
JJ.BY1-2	DN6	ø14	70	110	90

五、JJBY1取压截止阀订货说明：

欢迎您访问我们的网站【//www.pocket52g.club】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

1、①产品名称与型号②公称直径③产品压力④产品材质⑤使用介质⑥产品温度⑦是否带附件以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明。

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
