J29W压力计截止阀

产品点击浏览次数：3208

无

分享到：

一、J29W压力计截止阀主要零件材料：

零件名称 Part name	阀体 BODY	阀杆 Stem	阀底座 Base	填料 PACKING	填料阀盖 Packing bonnet	手轮 Hand wheel
J29H-320-DN3	碳钢 Carbon steel	铬不锈钢 Cr,Stainless steel		聚四氟乙稀、柔性石墨 PTEF,Soft graphite	碳钢 Carbon steel	优质碳钢 High grade carbon steel
J29H-320P-DN6	铬镍不锈钢 Cr,Ni Stainless steel	铬不锈钢 Cr,Stainless steel	铬镍不锈钢 Cr,Ni Stainless steel		不锈钢Stainless steel

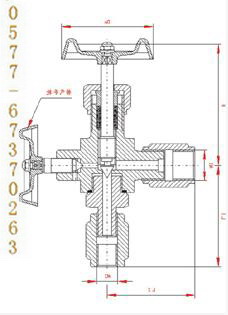

二、 J29W压力计截止阀结构图：

三、J29W压力计截止阀主要性能规范：

型号 Type	公称压力 (MPa)Nominal Pressure	试验压力 PS(MPa)Test pressure			工作压力 (MPa) Working Pressure	工作温度 (℃)Working Temperature	适用介质 Suitable
型号 Type	公称压力 (MPa)Nominal Pressure	壳体 (MPa)Shell	密封 (液)Seal	密封 (气)Seal	工作压力 (MPa) Working Pressure	工作温度 (℃)Working Temperature	适用介质 Suitable
J29H-320	32	48	35.2	0.6	32	P≤540℃	液化石油气水、酸、蒸汽、油品等
J29H-320P	32	48	35.2	0.6	32	C≤425℃	Petroleum gas Water,Asic,Steam, Oil etc.

四、J29W压力计截止阀主要外型及连接尺寸：

五、J29W压力计截止阀订货说明：

1、①产品名称与型号②公称直径③产品压力④产品材质⑤使用介质⑥产品温度⑦是否带附件以便我们的为您正确选型。

2、如有特殊要求时请在订购产品时注明。

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。

欢迎您访问我们的网站【//www.pocket52g.club】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

1、J29W压力计截止阀设计制造：GB/T12224-1989 JB/T 7747-1995 2、连接形式：管接头内螺纹连接 3、结构特征：锥面密封，活动阀瓣， 4、阀门检验和试验：GB/T13927-1992 5、适用介质液化石油气水、酸、蒸汽、油品等
